Сонячні панелі дають змогу отримувати електроенергію для будинку, підприємства або системи резервного живлення. Щоб обладнання працювало ефективно та безпечно, важливо правильно підібрати спосіб з’єднання модулів, розрахувати параметри електричного ланцюга й перевірити сумісність усіх компонентів. Детальніше про схему підключення сонячних панелей можна дізнатися в спеціалізованому матеріалі, присвяченому практичним особливостям монтажу сонячної електростанції.

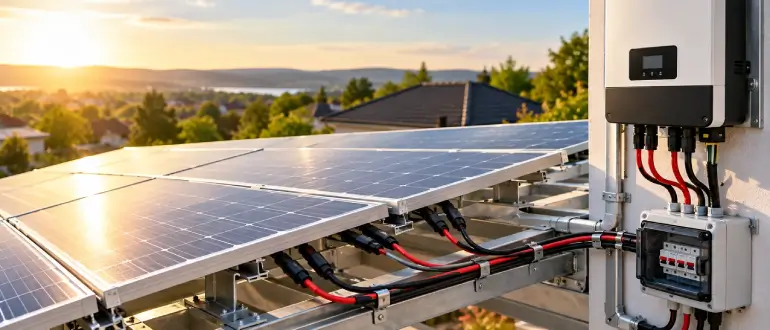

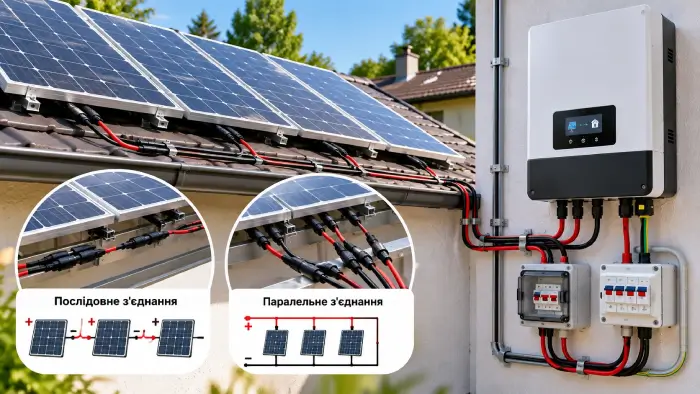

Які є способи з’єднання сонячних панелей
Під час проєктування сонячної електростанції найчастіше використовують послідовне, паралельне або комбіноване з’єднання фотомодулів. Кожен варіант має свої особливості, які потрібно враховувати під час вибору інвертора та розрахунку електричних параметрів системи.
Послідовне з’єднання передбачає підключення позитивного контакту одного модуля до негативного контакту наступного. У результаті напруга панелей додається, а струм у ланцюгу залишається приблизно таким самим, як у одного модуля за однакових умов освітлення.
Наприклад, якщо чотири панелі мають робочу напругу 35 В кожна, загальна робоча напруга послідовного ланцюга становитиме близько 140 В. Це дає змогу використовувати сонячні масиви з вищою напругою та зменшувати струм у кабелях за тієї самої переданої потужності.
Паралельне з’єднання працює за іншим принципом: позитивні контакти об’єднують між собою, так само з’єднують негативні. Напруга залишається приблизно на рівні одного модуля, а струм окремих гілок додається. Така конфігурація може бути корисною, якщо інвертор розрахований на нижчу вхідну напругу та допускає відповідний струм.
Комбіноване з’єднання поєднує обидва підходи. Кілька панелей спочатку об’єднують у послідовні ланцюги, а потім підключають ці ланцюги паралельно. Такий варіант застосовують у системах із великою кількістю модулів, коли необхідно досягти потрібних значень напруги та струму.
Як підібрати схему для конкретного інвертора
Під час вибору конфігурації не можна орієнтуватися лише на загальну потужність сонячних панелей. Потрібно перевірити паспортні характеристики фотомодулів та інвертора, зокрема максимальну напругу постійного струму, робочий діапазон MPPT, допустимий вхідний струм і кількість незалежних MPPT-трекерів.
Особливо важливо враховувати напругу холостого ходу панелей. У холодну погоду вона зростає, тому розрахунок послідовного ланцюга потрібно виконувати з урахуванням найнижчої очікуваної температури. Максимальна напруга системи за таких умов не повинна перевищувати граничне значення, зазначене виробником інвертора.
Також слід перевірити мінімальну робочу напругу. Якщо напруга ланцюга не досягає необхідного рівня, інвертор може не запускатися або працювати поза оптимальним режимом. Водночас надмірна напруга здатна пошкодити вхідні компоненти обладнання.
Якщо інвертор має декілька незалежних MPPT-входів, панелі з різними умовами освітлення часто доцільно розподіляти між ними. Наприклад, модулі на східному та західному схилах даху отримують різну кількість сонячного світла протягом дня. Незалежне відстеження точки максимальної потужності допомагає краще пристосувати роботу кожної групи до її умов.
Чому важливо правильно розрахувати кабелі
Кабелі постійного струму з’єднують сонячні модулі з інвертором і повинні витримувати робочі струми, перепади температур та вплив навколишнього середовища. Для зовнішнього монтажу використовують спеціальні сонячні кабелі, призначені для тривалої експлуатації під ультрафіолетовим випромінюванням і за змінних погодних умов.
Переріз провідника підбирають з урахуванням струму, довжини траси, способу прокладання, допустимого нагрівання та падіння напруги. Надто тонкий кабель може нагріватися й створювати зайві втрати енергії. Надмірна довжина лінії також збільшує падіння напруги, тому розташування обладнання бажано продумати ще на етапі проєктування.
Не менш важливо правильно вибрати роз’єми та забезпечити надійний контакт. З’єднувачі повинні бути сумісними між собою та розрахованими на відповідні електричні параметри. Зовні схожі роз’єми різних виробників не завжди можна безпечно з’єднувати в одній системі.
Захист сонячної електростанції
Сонячні панелі генерують електроенергію за наявності світла, тому їхні кабелі можуть залишатися під напругою навіть після вимкнення інвертора. Це потрібно враховувати під час монтажу, технічного обслуговування та аварійного відключеннобладнання.
Залежно від конфігурації системи проєкт може передбачати захист від надструмів, вимикачі або роз’єднувачі постійного струму, пристрої захисту від імпульсних перенапруг і належне заземлення. Конкретний набір компонентів визначають відповідно до характеристик обладнання, місцевих норм і вимог виробника.
Захисні пристрої потрібно підбирати саме для відповідного типу електричного кола. Обладнання, призначене для змінного струму, не завжди придатне для розривання кола постійного струму, у якому електрична дуга має інші характеристики.
Якщо система містить акумулятори, додатково враховують вимоги до їхнього захисту, перерізу кабелів, полярності та допустимих струмів заряджання й розряджання. У гібридних системах налаштування інвертора мають відповідати типу акумулятора та рекомендаціям його виробника.
Як затінення впливає на роботу панелей
Навіть часткове затінення може помітно зменшувати виробіток сонячної електростанції. Причиною можуть бути дерева, димарі, вентиляційні труби, сусідні будівлі або інші перешкоди. У послідовному ланцюгу затінення одного чи кількох модулів здатне впливати на продуктивність усієї групи.
Сучасні панелі часто обладнані байпасними діодами, які допомагають зменшувати втрати за певних умов затінення. Проте вони не усувають усіх наслідків нерівномірного освітлення. Тому перед монтажем бажано оцінити рух тіні протягом дня та в різні пори року.
Якщо частина модулів регулярно затінюється, варто розглянути зміну розташування панелей, поділ на окремі MPPT-групи або інше технічне рішення, сумісне з обраним обладнанням. Остаточний варіант залежить від конфігурації даху, характеристик модулів та можливостей інвертора.
Типові помилки під час монтажу
Одна з поширених помилок — підключення занадто великої кількості панелей у послідовний ланцюг без перевірки максимальної напруги за низьких температур. Такий прорахунок може призвести до виходу інвертора з ладу.
Інша проблема — об’єднання в один ланцюг панелей із суттєво різними характеристиками або умовами освітлення. У результаті система може виробляти менше енергії, ніж очікувалося. Також не можна нехтувати правильним перерізом кабелів, полярністю, якістю контактів та сумісністю роз’ємів.
Небезпечно виконувати електромонтаж під навантаженням або роз’єднувати конектори, через які проходить струм. Під час таких операцій може виникнути електрична дуга. Монтаж і перевірку системи потрібно доручати кваліфікованому фахівцю з дотриманням інструкцій виробника та правил електробезпеки.
Як перевірити систему після встановлення
Після монтажу перевіряють відповідність фактичної конфігурації проєкту, правильність полярності, стан з’єднань, надійність кріплень і наявність передбачених засобів захисту. До запуску потрібно переконатися, що напруга та струм перебувають у межах, допустимих для інвертора.
Після введення в експлуатацію варто спостерігати за виробітком електроенергії, повідомленнями інвертора та поведінкою системи за різних умов освітлення. Якщо обладнання регулярно видає помилки, помітно перегрівається або виробляє значно менше енергії, ніж очікувалося, потрібно перевірити конфігурацію та звернутися до спеціаліста.
Правильно спроєктована сонячна електростанція — це не лише набір потужних панелей. Її ефективність визначають сумісність компонентів, коректні електричні розрахунки, якісний монтаж і належний захист. Урахування цих чинників допомагає отримувати стабільний виробіток електроенергії та зменшує ризик пошкодження обладнання протягом усього строку експлуатації.
